Plan zabudowy lub szkic sytuacyjny to jeden z tych załączników, które wyglądają niepozornie, a potrafią zatrzymać całą procedurę przyłączeniową albo budowlaną. W praktyce decyduje on o tym, czy operator sieci od razu zrozumie lokalizację inwestycji, czy poprosi o poprawki. Poniżej wyjaśniam, czym różni się plan od szkicu, kiedy trzeba go przygotować, co powinien zawierać i jak zrobić go tak, żeby nie wracał do uzupełnienia.
Najkrócej, o co chodzi w tym załączniku
- Dokument pokazuje położenie obiektu lub przyłącza względem granic działki, sieci i innych obiektów.
- Plan jest zwykle bardziej uporządkowany, a szkic może być prostszy, ale oba muszą być czytelne.
- Wymagania różnią się zależnie od sieci, więc trzeba sprawdzić formularz konkretnego operatora.
- Po wydaniu warunków przyłączenia zwykle pojawia się później plan sytuacyjny na aktualnej mapie.
- Najwięcej problemów powodują stare mapy, brak skali i nieczytelne oznaczenia.
Po co ten dokument jest w ogóle potrzebny
Ja traktuję ten załącznik jako prostą mapę decyzji: ma pokazać, gdzie dokładnie ma przebiegać przyłącze albo gdzie stoi obiekt, który będzie do sieci podłączany. Taki plan zabudowy lub szkic sytuacyjny nie jest jeszcze pełnym projektem budowlanym, ale ma wystarczająco jasno odpowiedzieć na jedno pytanie: czy inwestycję da się bezpiecznie i logicznie wpiąć w istniejącą infrastrukturę.
Najczęściej ten dokument pojawia się przy wnioskach o warunki przyłączenia do sieci wodociągowej, kanalizacyjnej albo elektroenergetycznej, ale podobne wymagania spotyka się też przy innych mediach. W praktyce chodzi o to samo: operator chce zobaczyć, jak nowy obiekt lub nowa instalacja ma się do istniejącej sieci, dróg i sąsiednich budynków. To oszczędza późniejszych sporów o przebieg trasy, kolizje z uzbrojeniem terenu i błędne założenia na etapie wykonawczym.
Warto też od razu rozdzielić dwie rzeczy, które często się myli. Inny dokument przygotowuje się do wniosku o warunki przyłączenia, a inny do etapu realizacji przyłącza albo do projektu budowlanego. Ja właśnie na tym etapie widzę najwięcej nieporozumień, bo nazwy brzmią podobnie, ale ich rola nie jest identyczna. To prowadzi do pytania, czym dokładnie różni się plan od szkicu i od planu sytuacyjnego.
Plan, szkic i plan sytuacyjny różnią się bardziej, niż wygląda to na formularzu
Przepisy i formularze często stawiają te pojęcia obok siebie, przez co łatwo uznać, że chodzi o to samo. W praktyce są blisko spokrewnione, ale nie identyczne. Ja rozróżniam je tak, bo to pomaga uniknąć błędów już na starcie.
| Dokument | Kiedy się go używa | Poziom szczegółowości | Co jest kluczowe |
|---|---|---|---|
| Plan zabudowy | Najczęściej przy wniosku o warunki przyłączenia albo jako bardziej uporządkowany załącznik do dokumentacji | Średni do wysokiego | Dokładne położenie obiektu, przyłącza, granic działki i uzbrojenia terenu |
| Szkic sytuacyjny | Gdy operator dopuszcza uproszczoną formę albo gdy inwestycja jest nieskomplikowana | Uproszczony | Czytelność, poprawne relacje przestrzenne i brak wątpliwości co do trasy przyłącza |
| Plan sytuacyjny | Na etapie wykonania przyłącza, po wydaniu warunków | Najbardziej formalny z tej trójki | Zgodność z warunkami przyłączenia i aktualną mapą zasadniczą |
| Projekt zagospodarowania działki lub terenu | W pełnej dokumentacji budowlanej | Najszerszy zakres | To osobny projekt, nie zamiennik prostego szkicu do wniosku |
Ja czytam to tak: plan zabudowy jest zwykle wersją bardziej uporządkowaną, szkic sytuacyjny może być prostszy i nawet odręczny, a plan sytuacyjny pojawia się już wtedy, gdy trzeba przełożyć warunki na wykonanie. Z kolei projekt zagospodarowania działki to większa całość, która obejmuje znacznie więcej niż sam przebieg przyłącza. Jeśli ktoś miesza te dokumenty, najczęściej robi to z pośpiechu, nie z braku wiedzy. A właśnie ten pośpiech później kosztuje poprawki.
Skoro różnice są już jasne, przechodzę do najważniejszej rzeczy: co konkretnie musi znaleźć się na rysunku, żeby operator nie miał powodów do odesłania wniosku.
Co musi się na nim znaleźć, żeby operator go zaakceptował
Nie ma jednego wzoru pasującego do każdej sieci, ale są elementy, bez których dokument zwykle traci sens. Ja zawsze zaczynam od tego, czy rysunek pokazuje właściwe punkty odniesienia, bo bez nich nawet starannie narysowany szkic bywa bezużyteczny.
Elementy wspólne dla większości sieci
- Granice działki lub terenu inwestycji.
- Położenie obiektu, który ma być przyłączony, albo obiektu, w którym będą używane media.
- Przebieg planowanego przyłącza oraz punkt włączenia do istniejącej sieci.
- Istniejące sieci uzbrojenia terenu, zwłaszcza jeśli mogą kolidować z trasą przyłącza.
- Odległości i relacje przestrzenne względem innych budynków, budowli, dróg i urządzeń.
- Legenda lub opis, jeśli z samego rysunku nie wynika wszystko jednoznacznie.
W wodociągach i kanalizacji
W praktyce wod-kan wymaga największej staranności w pokazaniu przebiegu trasy pod ziemią. Często trzeba zaznaczyć także obrys kondygnacji podziemnej, jeśli wpływa on na lokalizację przyłącza. Dobrze opisany szkic powinien pokazać, gdzie przyłącze biegnie względem istniejącej sieci wodociągowej lub kanalizacyjnej, a także innych obiektów i sieci uzbrojenia terenu.
Przy prądzie
W przypadku sieci elektroenergetycznej operatorzy zwykle chcą zobaczyć położenie obiektu względem istniejącej sieci, sąsiednich obiektów i dostępu do drogi publicznej. Dla prostych przyłączeń niskiego napięcia to zazwyczaj wystarcza, ale przy wyższych parametrach dochodzą jeszcze schematy elektryczne i dodatkowe dane techniczne. Tu nie ma miejsca na zgadywanie: lepiej sprawdzić wymogi konkretnego operatora niż poprawiać dokument po tygodniu.
Przeczytaj również: Pianka termoelastyczna - Czy na pewno wiesz, jak działa?
Przy innych mediach
Gaz, ciepło czy telekomunikacja często mają własne wzory i lokalne wymagania. Zasada pozostaje jednak podobna: dokument ma pokazać położenie inwestycji względem sieci i sąsiednich obiektów w sposób na tyle jasny, by technik mógł ocenić możliwość przyłączenia. Jeśli formularz konkretnego przedsiębiorstwa dopuszcza szkic odręczny, to nadal nie zwalnia to z czytelności. Rysunek ma być prosty, ale nie chaotyczny.
Skoro wiadomo już, co ma się na rysunku znaleźć, warto przejść przez praktyczny proces przygotowania dokumentu krok po kroku. Tu najłatwiej zaoszczędzić czas.
Jak przygotować go krok po kroku bez zbędnych poprawek
Ja zwykle robię to w pięciu prostych ruchach. Im lepiej ustawiony jest pierwszy szkic, tym mniejsze ryzyko, że operator poprosi o uzupełnienie albo że wykonawca później nie rozpozna trasy przyłącza.

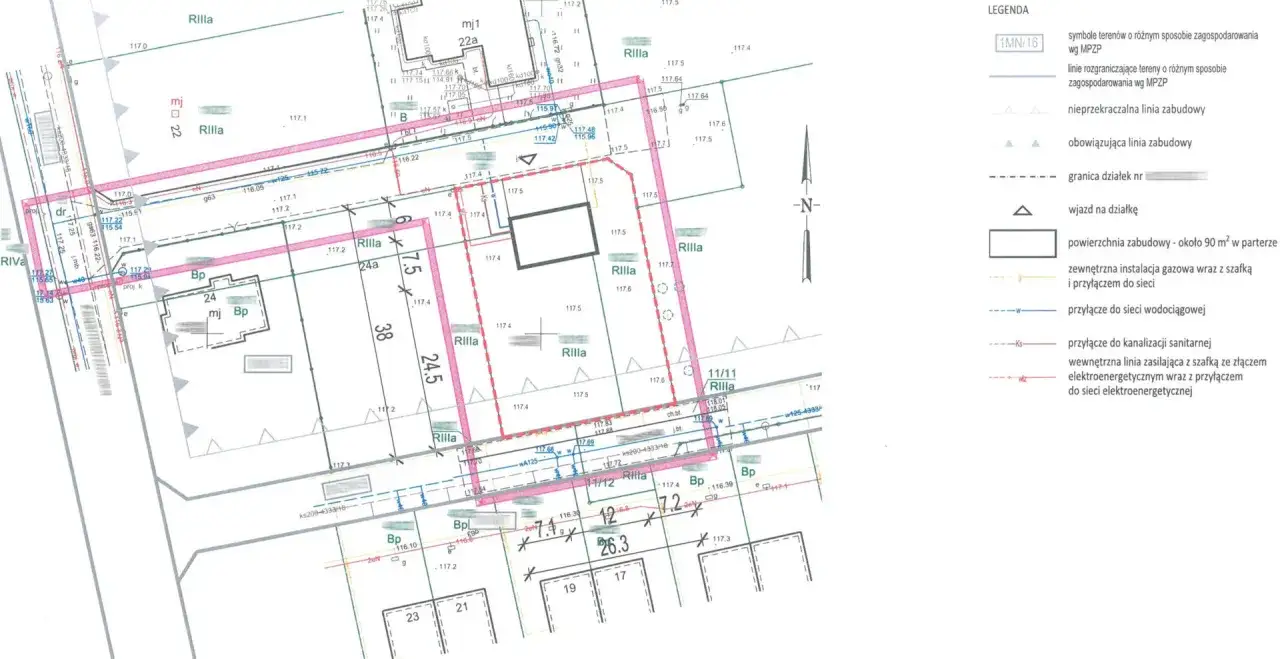

- Pobieram aktualną mapę zasadniczą, mapę do celów projektowych albo kopię mapy, jeśli taki format akceptuje operator.
- Zaznaczam granice działki, budynek, istniejące przyłącza i najbliższe sieci uzbrojenia terenu.
- Rysuję planowaną trasę przyłącza i wskazuję punkt włączenia do sieci.
- Sprawdzam skalę i czytelność, bo nawet dobry szkic przegrywa, jeśli wszystko zlewa się w jedną kreskę.
- Porównuję dokument z formularzem operatora, żeby nie przegapić dodatkowych wymagań, takich jak format A4 lub A3, schemat jednokreskowy albo liczba egzemplarzy.
Jeżeli mam do czynienia z prostą działką i jedną siecią, czasem wystarcza naprawdę prosty szkic. Jeśli jednak w grę wchodzi kilka mediów, są skomplikowane kolizje albo działka ma już kilka istniejących instalacji, wolę oprzeć się na mapie i zostawić mniej miejsca na domysły. To nie jest sztuka dla sztuki. Tu chodzi o to, żeby rysunek dało się czytać bez telefonów wyjaśniających, co autor miał na myśli.
Po przygotowaniu dokumentu przychodzi moment, w którym najczęściej pojawiają się błędy. I właśnie one zwykle wydłużają sprawę bardziej niż sam brak projektu.
Najczęstsze błędy, przez które wniosek wraca do poprawy
W praktyce nie przegrywa ten, kto zrobił szkic mniej „ładny”, tylko ten, kto narysował go na zbyt starych albo zbyt ogólnych danych. Ja najczęściej widzę pięć powtarzalnych problemów.
- Stara mapa zamiast aktualnej kopii mapy zasadniczej lub mapy do celów projektowych.
- Brak wskazania właściwej sieci, przez co nie wiadomo, czy chodzi o wodę, kanalizację, prąd czy inne media.
- Nieczytelna skala i brak odniesienia do odległości między obiektami.
- Trasa przeprowadzona „na skróty”, bez uwzględnienia innych sieci albo cudzych działek.
- Rozbieżność między szkicem a późniejszym planem sytuacyjnym, co potem psuje etap realizacji.
Błędem bywa też zbyt duże zaufanie do jednego uniwersalnego szablonu. Ten sam rysunek nie zawsze nadaje się do wody, kanalizacji i energii elektrycznej. Operator może akceptować podobny układ graficzny, ale oczekiwać innych informacji technicznych. Właśnie dlatego lubię sprawdzać wymagania już przed rozpoczęciem rysowania, a nie dopiero po odesłaniu wniosku.
Na tym etapie pojawia się jeszcze jedno praktyczne pytanie: ile to trwa i ile naprawdę kosztuje, gdy trzeba przygotować cały komplet dokumentów. Tu odpowiedź zależy od rodzaju sieci, ale są też liczby, które da się podać wprost.
Ile to trwa i kosztuje oraz co sprawdzić przed wysłaniem wniosku
W przypadku wodociągów i kanalizacji przepisy są dziś dość konkretne: wydanie warunków przyłączenia jest bezpłatne, a same warunki są ważne 2 lata od dnia wydania. Dla kompletnego wniosku termin wynosi 21 dni przy budynkach mieszkalnych jednorodzinnych, w tym w zabudowie zagrodowej, oraz 45 dni w pozostałych przypadkach. Jeśli wniosek jest niekompletny, wszystko się wydłuża, bo operator najpierw wzywa do uzupełnienia braków.
Przy energii elektrycznej sytuacja jest podobna co do zasady, ale szczegóły zależą od operatora i rodzaju przyłącza. Sam dokument bywa przygotowany bardzo prosto, lecz koszty pojawiają się zwykle gdzie indziej: przy pozyskaniu aktualnej mapy, pracy projektanta albo geodety, jeśli działka jest trudna albo wymaga precyzyjnego opracowania. Ja nie zakładałbym z góry jednej stawki, bo rozpiętość bywa duża i zależy od lokalnego rynku oraz zakresu pracy.
Jeśli chcesz ograniczyć koszty, najpierw sprawdź, czy operator akceptuje szkic odręczny albo wydruk z mapy, a dopiero potem zamawiaj droższe opracowanie. Przy prostych przyłączach to często wystarcza. Przy bardziej złożonych inwestycjach oszczędność na etapie dokumentu szybko wraca jako koszt poprawek, więc ja wolę wydać trochę więcej raz, a nie dwa razy.
Żeby domknąć temat praktycznie, zostawiam jeszcze krótki zestaw kontroli, który sam stosuję przed wysyłką dokumentów. To drobiazgi, ale właśnie one najczęściej rozstrzygają, czy sprawa idzie dalej bez przestojów.
Jedna dobra mapa oszczędza więcej czasu niż trzy poprawki
Przed złożeniem wniosku sprawdzam zawsze cztery rzeczy: czy widzę granice działki, czy trasa przyłącza jest opisana, czy dokument odpowiada dokładnie wymogom operatora i czy nie ma rozjazdu między rysunkiem a planowanym wykonaniem. Jeśli inwestycja obejmuje kilka mediów, porządkuję dane osobno dla każdego z nich, nawet jeśli bazuję na tej samej mapie. To mała rzecz, ale bardzo ułatwia późniejszą pracę projektanta i wykonawcy.
W skrócie: ten załącznik nie ma zachwycać formą, tylko dawać jasną odpowiedź, gdzie ma biec przyłącze i jak ma się ono do istniejącej infrastruktury. Gdy jest aktualny, czytelny i zgodny z wymaganiami konkretnej sieci, formalności idą szybciej, a inwestor ma mniej powodów do nerwowych poprawek. W dokumentacji budowlanej właśnie taka prostota bywa najbardziej profesjonalna.
